Окрасочно-сушильная камера SB-7428 (EC)

• Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке


• Ширина пленума составляет 80% от ширины кабины камеры, что способствует улучшению равномерности воздушного потока возле стен кабины, повышая тем самым качество подетальной окраски


• Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника


• Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ


• 4-ступенчатая очистка воздуха: входной карманный фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)


• Освещенность в кабине превышает 1500 люкс.

Окрасочная камера произведена в соответствии со следующими директивами и стандартами:
• 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
• 2006/95/CE, Директива ЕС по низковольтному оборудованию;
• Директива EMC 2004/108/CE по электромагнитной совместимости.

Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич-панелей, изготовленных из оцинкованного металла и соединенных между собой замками "шип-паз". Кабина изнутри и снаружи окрашена в белый цвет.
Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85.
В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.

Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 370 мм.
Полностью решетчатый пол перекрыт оцинкованными решетками с несущей способностью в 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
Подо всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая структура фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.

Камера оснащена двумя центробежными вентиляторами со взрывобезопасными электродвигателями мощностью 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманный фильтр класса ЕU4.
Моторы и приточного и вытяжного вентиляторов оснащены системой плавного пуска, благодаря чему экономится их ресурс.
Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией (частичным воздухообменом), а также ручную регулировку давления воздуха в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.

Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.

Камера оснащается следующими устройствами безопасности:
• Термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха
• Манометром с цветной шкалой для отображения давления воздуха в кабине камеры
• Устройством блокировки на линии подачи сжатого воздуха.

Опции:
• Комплект из 4-х светильников угловой установки, общ. мощностью 928Вт, арт. CL4458
• Комплект из 2-х заездных рамп, арт. RMP28E
• Газовая горелка взамен дизельной.

В комплекте поставки
- полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
- стеновые панели толщиной 40 мм;
- металлическое основание высотой 360 мм;
- основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала, 2700х2700 мм;
- боковая дверь для персонала 650х2000 мм с безопасным остеклением;
- 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
- 4-ходовой теплообменник;
- дизельная горелка Riеllo RG4S;
- 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками;
- электродвигатели с системой плавного пуска;
- ручная заслонка для регулировки давления в кабине;
- комплект воздушных фильтров;
- пульт управления "Еasy Control" с сигнализацией;
- угловая полочка для инструментов;
- верхняя подвижная штанга для подвешивания деталей;
- манометр с цветной шкалой для контроля давления в кабине;
- блокировка подачи сжатого воздуха в кабину;
- термостат безопасности с ручным перезапуском;
- датчик минимального давления.

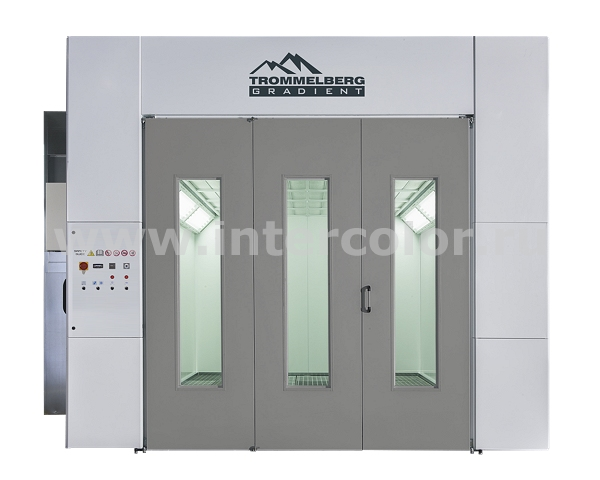

* окрасочно-сушильная камера показана без металлического основания.

Вес брутто: 4748.5 кг
Место 1 (ДхШхВ): 4100х1160х2150 мм
Место 2 (ДхШхВ): 2150х1150х2150 мм
Место 3 (ДхШхВ): 1450х900х1900 мм
Место 4 (ДхШхВ): 1400х900 мм
Место 5 (ДхШхВ): 1050х800х2550 мм


Производитель:
TROMMELBERG


Артикул:  SB7428



Технические характеристики:



7000х4000х2760	Размеры кабины, мм
7006х5556х3400 (наружные)	Габариты, мм
макс. 24000	Воздухообмен, м³/час
220	Тепловая мощность, кВт
1х7.5 (приток)	Мощность двигателя привода вентилятора, кВт
1х7.5 (вытяжка)	Мощность двигателя привода вентилятора, кВт
1865	Мощность освещения, Вт
> 1500	Освещенность, лк
17	Макс. потребляемая мощность, кВт
3 ф. х 380 В/50 Гц	Электропитание
